"지반침하(싱크홀), 이제 선제적으로 막을 수 있습니다."
페이지 정보
본문
지반침하(싱크홀) 실시간 감시 및 대응을 위한
다점온도-AI 스마트 기술
(제품명 : TLS-3D)
"지반침하(싱크홀), 이제 선제적으로 막을 수 있습니다."

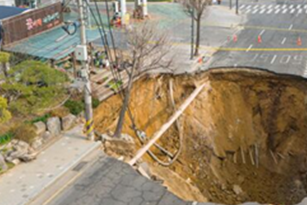

그림 1. 도심지 싱크홀 전경 일례
1. 배경과 필요성
- 최근 도심 내 노후 지하공동구, 상·하수도, 지하철, 도로 하부 등에서 예고 없는 지반침하 및 싱크홀이 반복 발생하고 있음.
- 기존 대응 기술(변위계, 경사계, 미소진동 모니터링 등)은 대체로 후행적 감시에 불과하며, 사전예보 기능이 미흡함.
- 본 제품은 지반의 온도장(thermal field) 변화를 AI로 분석하여, 지하 공동화과정, 단층활성상태, 지반이완 및 지하수 유입 등 침하 전조 현상을 실시간 감시함.
- 본 제품은 서울시 및 전국 지자체가 추진 중인 “스마트시티 안전망”과 연계 시 침하사고 사전예방 체계의 구심점이 될 수 있음
2. 기술 개요
- 본 제품 TLS-3D는 지중 온도변화의 시간적·공간적 변화를 AI와 결합해
지반침하 위험과 보강성과를 3차원으로 감시하는 스마트 열감지 케이블이다
- 본 기술은 다점온도센서케이블(TLS케이블)을 대체로 지면에서 수직으로 여러 개 설치하여, 시간에 따라 변화하는 미세한 온도 분포의 이상 패턴을 분석함으로써, 우선 지하 공동의 형성, 지반 내부의 공극 확대, 또는 싱크홀의 발생 가능성을 실시간으로 감지하고 나아가, 이상 징후 발생 시 **즉시 현장 대응조치(예: 그라우팅)**를 수행하고, 그 성과를 동일한 센서 시스템으로 판별할 수 있어 예방부터 조치 효과 확인까지의 선순환 대응 체계를 제공한다.

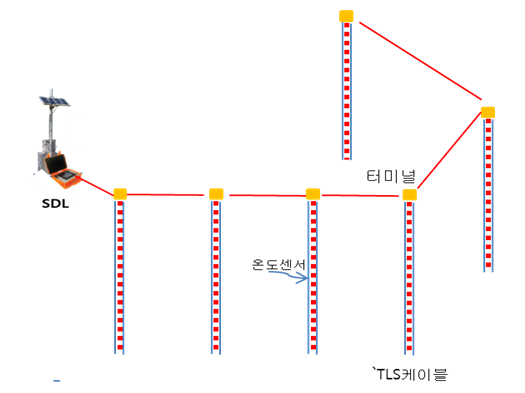

그림 2. 지반침하(싱크홀) 감시 및 대응을 위한 측정모식도 일례

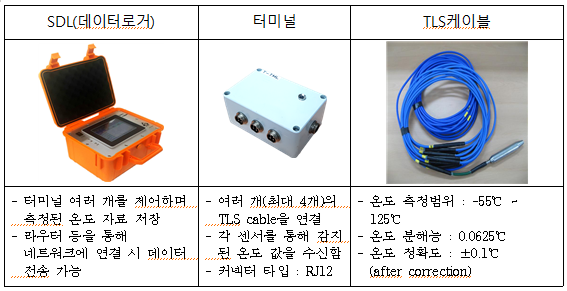

그림 3. 지반침하 감시 및 대응을 위한 장비구성 내용.
보다 자세한 내용은 기술블로그에서 확인 가능합니다.
